1. 確定額定激振力的大小

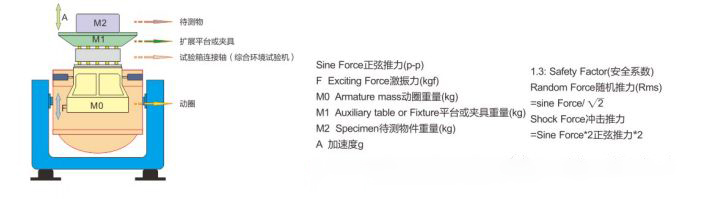

由于三軸電磁振動臺的主參數是以激振力大小命名與排序的，根據已知的參數，利用∑ m x a= ( m₁ + m₂ + m₃ + m₄) x a計算出激振力的大小，并加1.3安全系數，便能確定在加速度區域所需的激振力的大小，并以此作為選定相應型號的依據。

這里，m₁是試件的質量；m₂ 是夾具的質量；m₃ 是振動臺可動系統（即動圈）的質量；m₄ 是垂直擴展臺面的質量（當振動臺工作于水平振動時，m₄ 為水平滑臺可動系統重量）。

說明：m₃、m₄ 參數可以在振動臺制造商的樣本中查到。

驗證振動臺制造商提供的速度幅值和位移幅值能否滿足試驗要求。電磁式振動試驗臺的工作特性曲線分為：位移區、速度區和加速度區（在激振力不變的情況下隨著試驗負載的增大、振動臺給出的加速度幅值將相應地減小，但電磁式振動試驗臺能達到的最大激振力、最大速度和最大位移值是不隨試驗負載大小而變化的，也就是說是固定的。

因此在根據上式確定了加速度區域的激振力和已知試驗加速度幅值a后，用下式a=2πfv即可計算出此試驗負載下的加速度區和速度區的交越點，然后繼續用下式V=a/2πf計算出該交越點以下速度區內頻率點各對應的速度幅值的大小。當計算值小于初步選定的振動臺的最大速度幅值時，試驗可行；選型得以確認，反之則應重新選型。

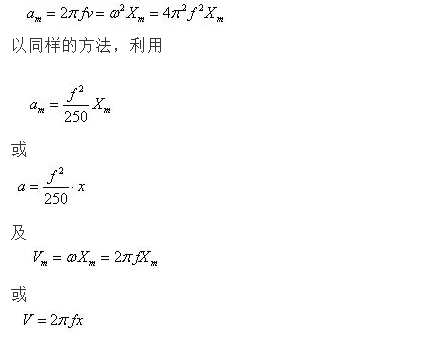

    驗證在位移區內相應的位移能否滿足要求。

2. 垂直擴展臺面的選擇

      三軸電磁振動臺的臺面尺寸是比較小的，當被試驗品（或夾具）的長、寬尺寸大于振動臺面最大螺孔直徑時，就應該考慮配置相應的擴展臺面，而擴展臺面的上限工作頻率一般比振動臺的上限頻率低。因此，當采用擴展臺時，一般情況下應視擴展臺面的上限頻率為振動臺的上限工作頻率，對于擴展臺面（一般地采用圓形擴展臺面比同尺寸的方形擴展臺面上限工作頻率高）。

      這里需要指出的是：當擴展臺面較大且試件重量較重而且重心偏離中心較大時，可以考慮在擴展臺面四個角下方加空氣彈簧輔助支撐并加直線軸承導向，以盡量減少橫向運動并提高振動臺的承載能力和抗傾覆力矩的能力。

3. 其它方面的考慮

      當試驗規范只作正弦額定或定振掃頻試驗時，系統只需配正弦振動控制儀即可。而當試驗規范只要求作隨機振動（或兼正弦振動）時則應配置隨機振動控制儀。

     當試驗規范僅要求垂直方向振動時（或者利用夾具可以倒向時），只需一般電磁式振動試驗臺；當試驗要求作水平振動時，除購置三軸電磁振動臺外還需配置相應的水平滑臺。
